可調減壓閥

HA001-4X-10/16Q型可調減壓閥是一種無需外供能源，由介質自身壓力驅 動閥門。在公稱壓力范圍內通過導閥調節，滿足不同設計工況所需出口壓力的水力控制閥門。在任何流量下，設定的出口壓力不變;進口壓力P1,在0.8P1-1.05P1范圍內波動時，設定的出口壓力P2不變。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

HA001-4X-10/16Q型

數量

庫存:

所屬分類

返回列表



產品描述

參數

一、產品概述

　　在任何流量下，設定的出口壓力不變;進口壓力P1,在0.8P1-1.05P1范圍內波動時，設定的出口壓力P2不變。

二、技術參數

　　1、本產品執行標準CJ/T 256-2007《分體先導式減壓穩壓閥》標準;

　　2、連接法蘭符合個國家GB/T1721.6標準，強度密封試驗按GB/T13927執行;

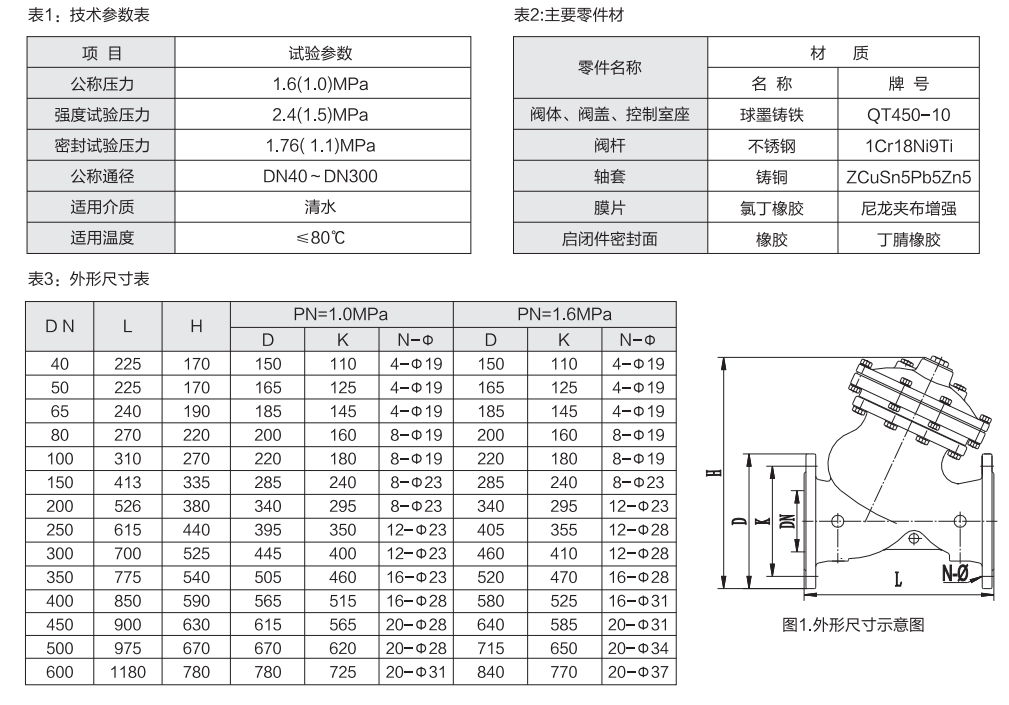

　　3、相關技術參數見表1,主要零件材料見表2,夕卜形連接尺寸表3;

滬航科技集團

三、工作原理

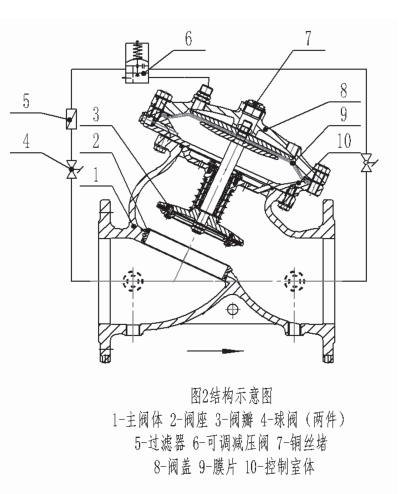

　　1) .可調減壓閥工作的驅動源是由介質的自身壓力實現水力控制，無須外加動力(見圖2)。膜片上、下構成雙室控制的傳動結構，主閥出口端的壓力信號進 入膜片的下控制室與閥腔內的彈簧力相平衡，當出口壓力變化失去平衡時，導 閥6自動對膜片上控制室的壓力進行調節，對主閥實現先導放大控制，使主閥桿作上、下運動，改變主閥的開度，恢復平衡。使主閥出口壓力的設定值保持不變。

　　2) .壓力水進入主閥的進水口后，經過閥瓣與閥座所形成的簾面積產生的過 流損失、以及克服彈簧和啟閉件運動的機械損失，達到出口端減壓的目的。簾面積越小(即主閥的開度越小)流速變化遞度越大，壓降越大，反之壓降越小。

　　3) .導閥膜片的下控制室通過控制管路與其主閥出口端壓力信號，作用力向上，而膜片上控制室與主閥的進口端相接，膜片作用力向下。在設定壓力確定后, 膜片上、下作用力平衡。

　　4) .導閥蓋上端的調節螺栓按順時針?lè)较蜣D(zhuǎn)動時出口壓力增加，逆時針?lè)较?轉動時出口壓力減小，彈簧全松時主閥關閉。

滬航科技集團

四、主要性能和特性

　　1) 關于最大流量：

　　減壓閥最大流量定義為：當設定的出口壓力下降O.IMpa時的流量上限。顯然各企的產品因流量特性?xún)?yōu)劣相差，最大流量值是不同的。

　　2) 本產品流量特性

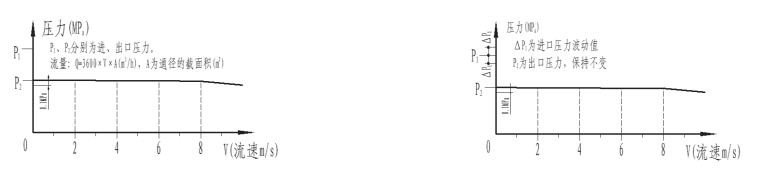

　　本產品的最大流量：從接近于零的微流量調試開始，直至流速達到8m/s,設定出口壓力的下降值小于O.IMpa。給排水領域的供水流速多在2m/s,—般不超過3m/s。流量特性曲線見圖表1,最大流量見表1。

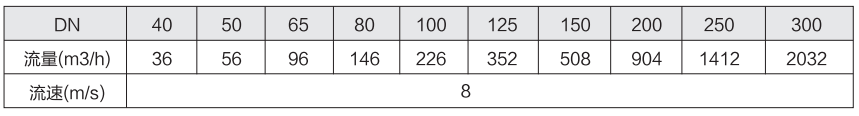

表1:我公司的減壓閥當設定出口壓力下降小于0.1 MPa時,的最大流量表
